Токоприемник кольцевой железнодорожного поворотного круга веерного типа ТКМн (нижнего токопровода)
Оставить заявку
Токоприемники кольцевые серии ТКМн предназначены для передачи электроэнергии от неподвижного источника к вращающимся потребителям железнодорожного поворотного круга.
Структура условного обозначения
ТКМх-Х Х ХХХ1
| ТК | — токоприемник кольцевой |
| М | — применение: поворотный железнодорожный круг |
| х | — токоподвод: в — верхний / н — нижний |
| Х | — число цепей (колец) |
| ХХХ | — вид климатического исполнения У, УХЛ |
| 1 | — категория размещения по ГОСТ 15150-69 |
Условия эксплуатации
Исполнение токоприемников – закрытое, со степенью защиты оболочек IP44 — защита от попадания внутрь устройства предметов диаметром ≥ 1 мм и защита от брызг, падающих с любого направления по ГОСТ 14254-2015.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Допустимые токовые нагрузки приведены токоприемников ТКМн в таблице:
Номинальное напряжение, В:
- постоянного тока –до 440 В
- переменного тока –до 660 В
Рабочее положение – вертикальное. Частота вращения подвижной части токоприемника – не более 13 об/мин. Направление вращения — реверсивное.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

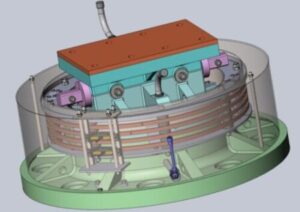

Токоприемник состоит (см. рисунок) из сердечника в сборе, щеточных узлов и корпуса.
Кронштейны крепления сердечника токоприемника крепятся болтами к подвижной платформе поворотного круга. Нижнее и верхнее основания соединены между собой шпильками. Между верхним и нижним основаниями через изоляторы установлены токоведущие кольца с токовыводами. Требуемую пыле-влагозащищенность токоприемника обеспечивает корпус. Электроэнергия через входной кабельный ввод подается на щетки щеточного узла, через них на токоведущие кольца сердечника, затем на подвижные выходные кабельные вводы и далее к вращающимся потребителям электроэнергии поворотного круга.

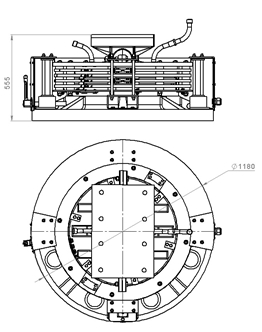

Рис. Эскиз токоприемника поворотного круга ТКМн-4
По присоединительным размерам и токовым характеристикам токоприемники полностью соответствуют токоприемникам поворотного круга производства ПАО «Лугансктепловоз» и ОАО «Кировский машзавод 1 Мая».
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: токоприемник, паспорт, техническое описание и инструкция по эксплуатации, сертификат ТР ТС.
ФОРМУЛИРОВКА ЗАКАЗА
При формулировке заказа указывается наименование, тип изделия.
Пример заказа: токоприемник поворотного круга, число колец 5, нижнего токоподвода, климатического исполнения УХЛ категории размещения 1:
Токоприемник ТКМн-5 УХЛ1.
Токоприемники произведены по ТУ 3458-001-59390752-2006 «ТОКОПРИЕМНИКИ КОЛЬЦЕВЫЕ».
Соответствие токоприемника техническим условиям подтверждено Сертификатом соответствия № РОСС RU.НА39.Н01914.
РАЗРАБОТЧИК И ИЗГОТОВИТЕЛЬ
ООО «Завод Спецоборудование».
