Токоприемник пантографный (пантограф) — токоприемник с подъемным механизмом в виде шарнирного многозвенника, обеспечивающего вертикальное перемещение токосъемного элемента.

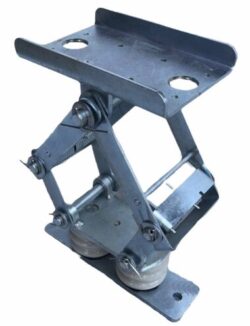

Токоприемники пантографные ТКП 328/250‑0,66 (рис. 1) предназначены для передачи электроэнергии от неподвижных троллей к перемещающимся вдоль них потребителям различных механизмов, в том числе перегружателей.
Структура условного обозначения
ТКП 328/250-0,66 ХХХ2
| ТКП | — токоприемник крановый пантографного типа |
| 328 | — максимальная высота подъема токосъемного элемента в мм |
| 250 | — номинальный ток (в Амперах) при напряжении 660В
и режиме работы ПВ=100% |
| 0,66 | — номинальное напряжение, кВ |
| ХХХ | — вид климатического исполнения У, УХЛ, Т |
| 2 | — категория размещения по ГОСТ 15150-69 |
Условия эксплуатации
Исполнение токоприемников – открытое, степень защиты IP00 по ГОСТ 14254-2015. Воздействие механических факторов – по группе М3 ГОСТ 17516.1-90 без многократных ударов.
ТЕХНИЧЕСКИЕ ДАННЫЕ ТОКОПРИЕМНИКА
| Номинальное напряжение переменного тока | 660 В |
| Номинальный ток при ПВ 100% | 250 А |
| Степень защиты по ГОСТ 14254-2015 | IP00 |
| Вес | 6 кг |

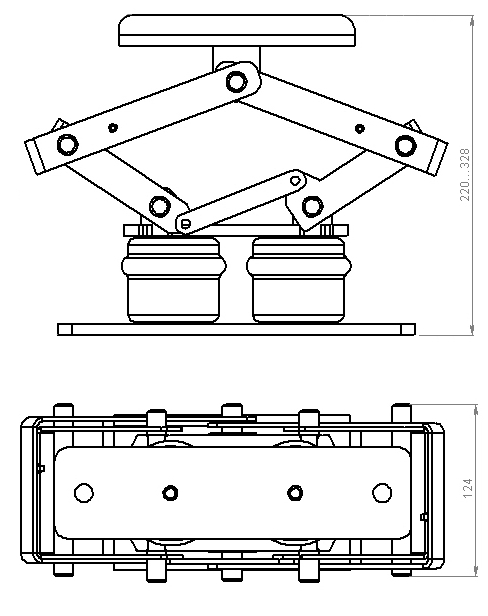

Рис. 1 Эскиз токоприемника ТКП 328/250-0,66
Пример заказа:
токоприемник пантографный ТКП 328/250-0,66 климатическое исполнение УХЛ, категория размещения 2
Токоприемник ТКП 328/250-0,66 УХЛ2
Токоприемники произведены по ТУ 3458-002-59390752-2007 «ТОКОПРИЕМНИКИ ТРОЛЛЕЙНЫЕ»
РАЗРАБОТЧИК И ПРОИЗВОДИТЕЛЬ
ООО «Завод СпецОборудование»
