Токоприемник кольцевой железнодорожного поворотного круга веерного типа ТКМв (верхнего токоподвода)


Оставить заявку

Токоприемники кольцевые серии ТКМв предназначены для передачи электроэнергии от неподвижного источника к вращающимся потребителям железнодорожного поворотного круга.

Структура условного обозначения

ТКМх-Х Х-ХХХ1

ТК — токоприемник кольцевой
М — применение: поворотный железнодорожный круг
х — токоподвод: в — верхний / н — нижний
Х — число цепей (колец)
ХХХ — вид климатического исполнения У, УХЛ
1 — категория размещения по ГОСТ 15150.69

Условия эксплуатации Исполнение токоприемников – закрытое, со степенью защиты оболочек IP65 – полная защита от пыли и струй воды с любого направления по ГОСТ 14254-96.

ТЕХНИЧЕСКИЕ ДАННЫЕ Допустимые токовые нагрузки приведены токоприемников ТКМв в таблице:

Обозна- чение Диаметр колонны, мм Число цепей Допустимые токовые нагрузки при U=380В Примечание
ПВ 100% ПВ 40%
ТКМв-3 120 3 160 250 в каждой цепи
ТКМв-4 4
ТКМв-5 5

Номинальное напряжение, В:

  • постоянного тока –до 440 В
  • переменного тока –до 660 В

  Рабочее положение – вертикальное. Частота вращения подвижной части токоприемника – не более 13 об/мин. Направление вращения — реверсивное.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Токоприемник состоит (см. рисунок) из сердечника в сборе, щеточных узлов и корпуса. Фланец крепления сердечника токоприемника крепится болтами к подвижной арке поворотного круга. Нижнее и верхнее основания токоприемника соединены между собой шпильками. Между верхним и нижним основаниями через изоляторы установлены токоведущие кольца с токовыводами. Требуемую пыле-влагозащищенность токоприемника обеспечивает корпус. Электроэнергия через входной кабельный ввод подается на щетки щеточного узла, через них на токоведущие кольца сердечника, затем на подвижные выходные кабельные вводы и далее к вращающимся потребителям электроэнергии поворотного круга.

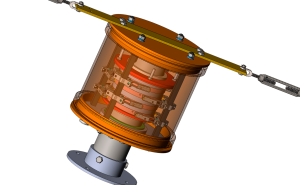

Рис. Эскиз токоприемника поворотного круга ТКМв-4





КОМПЛЕКТНОСТЬ ПОСТАВКИ В комплект поставки входят: токоприемник, паспорт, техническое описание и инструкция по эксплуатации, сертификат ТР ТС.

ФОРМУЛИРОВКА ЗАКАЗА При формулировке заказа указывается наименование, тип изделия.

Пример заказа:  токоприемник поворотного круга, число колец 4, верхнего токоподвода, климатического исполнения УХЛ категории размещения  1:

Токоприемник ТКМв-4 УХЛ1. Безопасность токоприемников и электромагнитная совместимость подтверждены Сертификатом соответствия № TC RU C-RU. АЮ05.В.00280  Серия RU № 0650010.

Токоприемники произведены по ТУ 3458-001-59390752-2006 «ТОКОПРИЕМНИКИ КОЛЬЦЕВЫЕ».



РАЗРАБОТЧИК И ИЗГОТОВИТЕЛЬ ООО «Завод Спецоборудование».
