Токоприемники кольцевые серии ТКИМ предназначены для передачи электроэнергии от неподвижного источника к вращающимся потребителям доильной установки карусельного типа.
Структура условного обозначения
ТКИМ-Х ХХХ1
| ТКИ | — токоприемник кольцевой |
| М | — применение: доильная установка карусельного типа |
| Х | — число цепей (колец) |
| ХХХ | — вид климатического исполнения У, УХЛ |
| 1 | — категория размещения по ГОСТ 15150.69 |
Условия эксплуатации
Исполнение токоприемников – закрытое со степенью защиты оболочек IP68 – пылевлагонепроницаемое по ГОСТ 14254-96.
ТЕХНИЧЕСКИЕ ДАННЫЕ ТОКОПРИЕМНИКА
Допустимые токовые нагрузки токоприемников ТКИМ приведены в таблице:
| Обозна- чение |
Диаметр колонны, мм |
Число цепей | Допустимые токовые нагрузки при U=380В | Примечание | |
| ПВ 100% | ПВ 40% | ||||
| ТКИМ-4 |
42 |
4 | 25 | 35 | в каждой цепи |
| ТКИМ-18 | 18 | ||||
| ТКИМ-20 | 20 | ||||
Номинальное напряжение, В:
- постоянного тока –до 440 В
- переменного тока –до 660 В
Рабочее положение – вертикальное. Частота вращения подвижной части токоприемника – не более 13 об/мин. Направление вращения — реверсивное.
ОПИСАНИЕ КОНСТРУКЦИИ

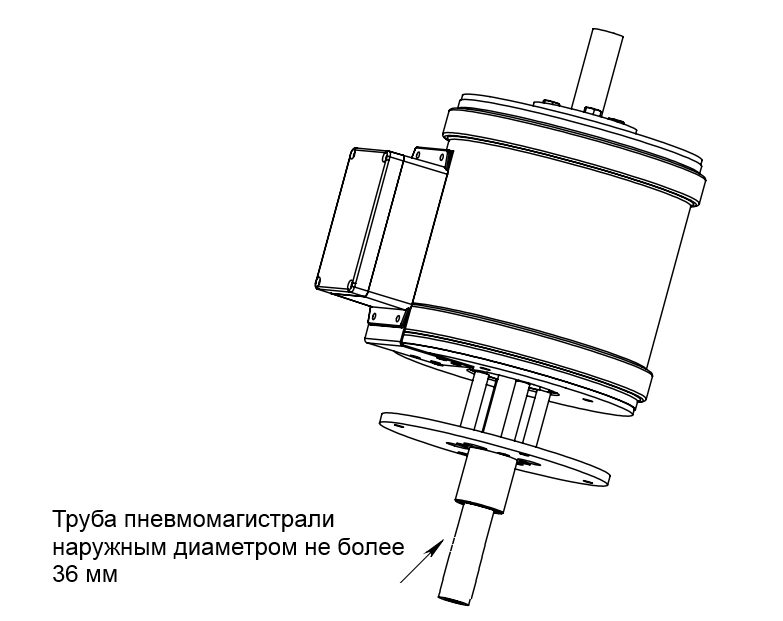

Между верхним и нижним основаниями токоприемника (рис. 1) на радиальных подшипниках установлен сердечник токоприемника в сборе. Электроэнергия через неподвижные кабельные вводы полого вала подается на токоведущие кольца сердечника токоприемника в сборе, затем на вращающиеся щеткодержатели с электрощетками, затем в подвижную разводную коробку и далее к вращающимся потребителям электроэнергии доильной установки карусельного типа. Через полый вал токоприемника ТКИМ проходит труба пневмомагистрали наружным диаметром не более 36 мм.

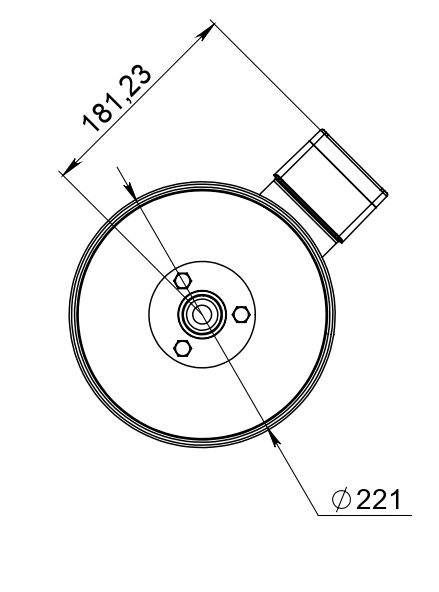

Рис. 1 Эскиз токоприемника кольцевого ТКИМ для доильной установки карусельного типа
Пример заказа:
токоприемник ТКИМ для доильной установки карусельного типа, число колец 18, климатического исполнения УХЛ категории размещения 1
Токоприемник ТКИМ-18 УХЛ1 для доильной установки карусельного типа
Токоприемники произведены по ТУ 3458-001-59390752-2006 «ТОКОПРИЕМНИКИ КОЛЬЦЕВЫЕ».
Соответствие токоприемника техническим условиям подтверждено Сертификатом соответствия № РОСС RU.НА39.Н01914.
РАЗРАБОТЧИК И ПРОИЗВОДИТЕЛЬ
ООО «Завод СпецОборудование».
