ТОКОПРИЕМНИК КОЛЬЦЕВОЙ ДЛЯ
РАДИАЛЬНОГО ГРЯЗЕОТСТОЙНИКА
ТИПА ТКМ
ОПИСАНИЕ
Токоприемники кольцевые серии ТКМ предназначены для передачи электроэнергии от неподвижного источника к вращающимся потребителям радиального грязеотстойника.
Структура условного обозначения
ТКМ-Х ХХХ1
| ТК | — токоприемник кольцевой |
| М | — применение: грязеотстойник |
| Х | — число цепей (колец) |
| ХХХ | — вид климатического исполнения У, УХЛ |
| 1 | — категория размещения по ГОСТ 15150.69 |
Условия эксплуатации
Исполнение токоприемников – закрытое, со степенью защиты оболочек IP54 – пылезащищенное, с полной защитой от проникновения внутрь корпуса и защита от брызг, падающих с любого направления по ГОСТ 14254-96.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Допустимые токовые нагрузки приведены токоприемников ТКМ в таблице:
| Обозна- чение |
Диаметр колонны, мм |
Число цепей | Допустимые токовые нагрузки при U=380В | Примечание | |
| ПВ 100% | ПВ 40% | ||||
| ТКМ-5 |
273 или 325 |
5 | 400 | 600 | в каждой цепи |
| ТКМ-9 | 9 | ||||
| ТКМ-10 | 10 | ||||
Номинальное напряжение, В:
- постоянного тока –до 440 В
- переменного тока –до 660 В
Рабочее положение – вертикальное. Частота вращения подвижной части токоприемника – не более 13 об/мин. Направление вращения — реверсивное.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Токоприемник (рис.1) состоит из вращающейся и неподвижной частей. Неподвижная часть представляет собой набор изолированных друг от друга и от подвижной части токоприемника токоведущих (контактных) колец. Изоляция колец осуществляется изоляторами, надеваемыми на крепежные шпильки.
Подвижная часть представляет собой два основания, скрепленных между собой шпильками, на которых крепятся щеткодержатели.
При вращении подвижной части токоприемника вокруг его неподвижной части осуществляется непрерывный электрический контакт подвижных токоведущих электрических щеток с неподвижными контактными кольцами. При этом неподвижная часть токоприемника закрепляется к неподвижной колонне грязеотстойника, а подвижная – упирается в поворотную (вращающуюся) его часть.

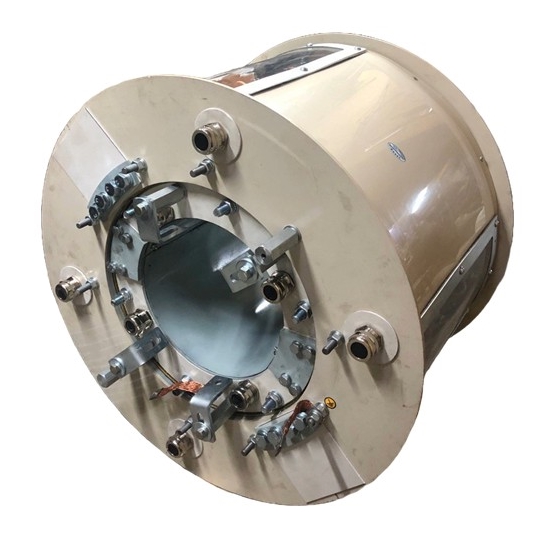

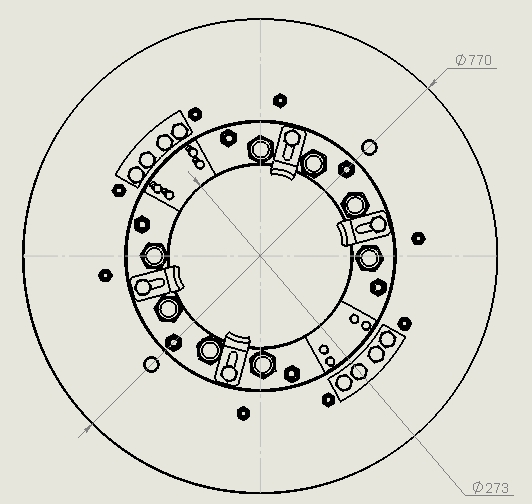

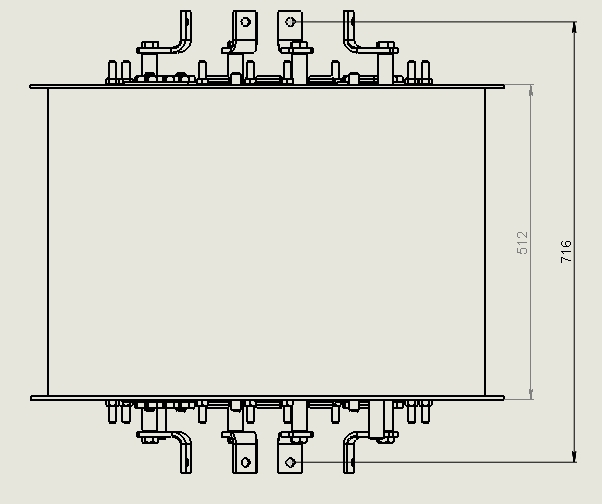

Рис. 1 Эскиз токоприемника грязеотстойника ТКМ-5
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: токоприемник, паспорт, техническое описание и инструкция по эксплуатации, сертификат соответствия.
ФОРМУЛИРОВКА ЗАКАЗА
При формулировке заказа указывается наименование, тип изделия.
Пример заказа: токоприемник грязеотстойника, число колец 10, климатического исполнения УХЛ категории размещения 1:
Токоприемник для грязеотстойника ТКМ-10 УХЛ1.
РАЗРАБОТЧИК И ИЗГОТОВИТЕЛЬ
Разработчик и изготовитель – ООО «Завод Спецоборудование».
